ปุ่มที่จับเครื่องเชื่อมท่ออัตโนมัติด้วยแหล่งพลังงานเชื่อม GTAW DC
รายละเอียดสินค้า
| ชื่อ: | เครื่องเชื่อม Tube to Tube Sheet | รุ่น: | ทีทีเอส-30 |
|---|---|---|---|
| หลอด OD: | 12-76มม | ช่างเชื่อม: | 315A |
| ประเภทของการเชื่อม: | TIG/GTAW | กำลังไฟฟ้าเข้า: | 380v |
| ประเภทหลอด: | หลอดที่ยื่นออกมาหรือ Flush Tube | แก๊สป้องกัน: | อาร์กอน |
| เน้น |
ที่จับเครื่องเชื่อมควบคุมด้วยปุ่ม,การเชื่อม GTAW DC TTS-30,กำลังเชื่อมท่ออัตโนมัติ |
||
รายละเอียดสินค้า
หัวเชื่อมท่อกับแผ่นท่อพร้อมแหล่งจ่ายไฟเชื่อม GTAW DC
รุ่น: TTS-30
การใช้งาน:
หัวเชื่อมนี้เป็นหัวเชื่อม TIG ที่ออกแบบมาเป็นพิเศษสำหรับการเชื่อมท่อกับแผ่นท่อ ซึ่งเหมาะสำหรับเหล็กคาร์บอน สแตนเลส โดยส่วนใหญ่สำหรับการเชื่อมต่อท่อที่ยื่นออกมา ท่อเรียบ และท่อที่บุ๋ม โดยมีหรือไม่มีการป้อนลวด
สำหรับการเชื่อมที่ต้องการการเติมลวด สามารถติดตั้งอุปกรณ์ป้อนลวดเสริมบนหัวเชื่อมได้ ม้วนลวดมาตรฐานที่ติดตั้งโดยตรงบนหัวเชื่อม ให้การป้อนลวดที่แม่นยำและสม่ำเสมอ ซึ่งไม่สามารถทำได้ด้วยเครื่องป้อนลวดที่ติดตั้งบนพื้น
หัวเชื่อมเหล่านี้ช่วยเพิ่มประสิทธิภาพและความแม่นยำในการเชื่อมซ้ำๆ ของการเชื่อมด้วยเครื่องจักรในการผลิตและซ่อมแซมหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน
เครื่องนี้มีการใช้งานอย่างแพร่หลายใน
- การเชื่อมท่อเครื่องแลกเปลี่ยนความร้อนแบบท่อ
- การเชื่อมท่อหม้อไอน้ำกับแผ่นท่อ
- การเชื่อมท่อที่ยื่นออกมา
- การเชื่อมท่อเรียบ
คุณสมบัติ
- แกนจับแบบนิวแมติกที่ขยายได้เพื่อการจัดตำแหน่งที่ง่าย
- ความแม่นยำสูงพร้อมประสิทธิภาพที่รวดเร็วและแม่นยำ เหมาะสำหรับเครื่องแลกเปลี่ยนความร้อนขนาดเล็ก
- การควบคุม AVC อัตโนมัติพร้อมฟังก์ชันเปิดและปิดสำหรับการปรับด้วยตนเอง
- หัวเชื่อม TIG แบบระบายความร้อนด้วยน้ำ เปลี่ยนหรือปรับทังสเตนได้ง่าย
- การป้อนลวดในตัวสำหรับปลายท่อที่บุ๋ม ยื่นออกมา หรือเรียบ
- ปุ่มบนด้ามจับเพื่อการใช้งานที่ง่าย
- ใช้ไกด์เฉพาะที่สำหรับการจัดศูนย์กลางการเชื่อมด้วยตนเอง ขนาด OD 19-76 มม.
ข้อมูลจำเพาะ
| รุ่น | TTS-30 |
| วัสดุ | เหล็กคาร์บอน, สแตนเลส |
| ประเภทการเชื่อมต่อ | ท่อที่ยื่นออกมา หรือ ท่อเรียบ |
| กระบวนการเชื่อม | TIG/GTAW |
| ขนาดท่อ OD (มม.) | 19-76 |
| มุมหัวเชื่อม | 0-30 |
| ขนาดทังสเตน OD (มม.) | 1.6-2.4 |
| ขนาดลวดเชื่อม (มม.) | เส้นผ่านศูนย์กลาง 0.8 มม./เส้นผ่านศูนย์กลาง 1.0 มม. |
| ความเร็วป้อนลวดสูงสุด | 2200 มม./นาที |
| การเชื่อมแบบสวิง | ใช่ |
| การหมุน | หมุนอิสระ 360° พร้อมรีเซ็ตอัตโนมัติ; การเชื่อมทุกตำแหน่ง |
| ความเร็วรอบ (รอบต่อนาที) | 0.37-5.58 รอบต่อนาที |
| แก๊สป้องกัน | อาร์กอน |
| การระบายความร้อน | น้ำ |
| ความยาวสายเคเบิล | 6 ม. |
| ขนาดหลัก (มม.) | |
| น้ำหนัก (กก.) | 9 กก. |
ข้อมูลจำเพาะแหล่งจ่ายไฟ
| รุ่น | OBT-315 |
| แหล่งจ่ายไฟเชื่อม | Panasonic YC-315TX |
| ประเภทแหล่งจ่ายไฟ | อินเวอร์เตอร์ |
| กระแสเชื่อม | 5-315 A |
| รอบการทำงาน | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| แรงดันไฟฟ้าขาเข้า | AC380V ± 10% 50/60 Hz |
| กำลังไฟทั้งหมด | 8.3 kVA |
| การระบายความร้อน | ระบบระบายความร้อนด้วยน้ำในตัว |
| หน้าจอแสดงผล | หน้าจอสัมผัส 7 นิ้ว |
| การจัดเก็บโปรแกรม | 80 |
| ระดับฉนวน | F |
| ระดับการป้องกัน | IP21 |
| น้ำหนัก | 120 กก. |
| ขนาด | 740 x 520 x 910 |
รูปภาพรายละเอียด
ท่อที่ยื่นออกมา

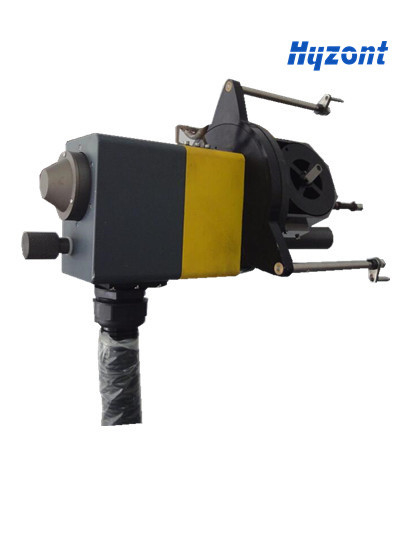

เครื่องเชื่อมท่อกับแผ่นท่อหัวเชื่อม TIG TTS-30 ของเครื่องเชื่อมท่อกับแผ่นท่อ
แหล่งจ่ายไฟเชื่อม TIG OBT-315 สำหรับเครื่องเชื่อมท่อกับแผ่นท่อ
