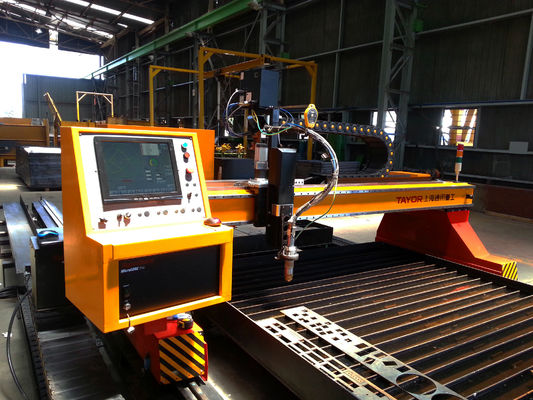

ตารางการตัดพลาสม่าซีเอ็นซีไดรฟ์สองครั้งพร้อมเครื่องตัดพลาสม่ารุ่น 300 รับประกัน 2 ปี
รายละเอียดสินค้า
| ชื่อ: | เครื่องตัดพลาสม่าซีเอ็นซี | แบบ: | CNCSG3000 |
|---|---|---|---|
| พื้นที่ตัด: | 2X6m | ความหนาตัด: | 6-120mm |
| Thicness ตัดพลาสม่า: | 1-40mm | แหล่งจ่ายไฟ: | 220-440V |
| แบบจำลองพลาสมา: | 300 | ||
| เน้น |
คำสั่งผสม cnc เราเตอร์พลาสม่า,cnc เครื่องตัดพลาสม่า,Stable Gantry Plasma Drive |
||
รายละเอียดสินค้า
เชื่อมต่อคอนโทรลเลอร์ TC กับเครื่องตัดพลาสม่า 300 รับประกัน 2 ปี

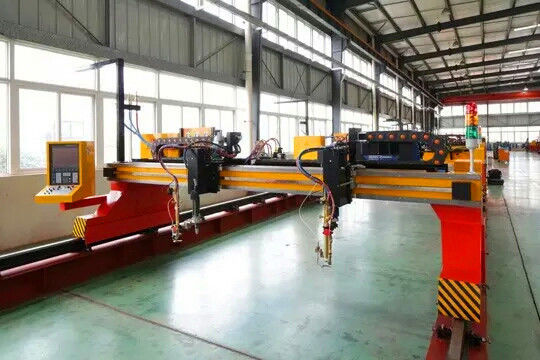

โครงสร้างตัวเครื่อง
การออกแบบคานเหล็กกลวงช่วยให้ระบายความร้อนได้ดีโดยไม่เสียรูปทรง
กระบวนการอบชุบโครงสร้างแบบกล่องเชื่อมช่วยให้มีความแข็งแกร่งและความทนทานเป็นเลิศ
ขับเคลื่อนคู่ใช้โครงสร้างแบบสมมาตร
ระบบส่งกำลัง
การเคลื่อนที่ด้วยเฟืองและแร็คที่ไม่มีช่องว่างระหว่างฟันเฟืองช่วยให้เครื่องทำงานได้อย่างราบรื่นด้วยความเร็วสูง
กระปุกเกียร์: SEW, แรงบิดเอาต์พุตสูง เสียงรบกวนต่ำ
1 ยี่ห้อ: TAYOR
2 รุ่น: CNCSG3000
3 ข้อมูลจำเพาะ
| ลำดับที่ | คำอธิบาย | ข้อมูลจำเพาะ |
| 1 | ความกว้างราง (มม.) | 2000 |
| ความยาวราง (มม.) | 6000 | |
| พื้นที่ตัดที่มีประสิทธิภาพ (มม.) | 2000x6000 | |
| ระบบขับเคลื่อน | มอเตอร์เซอร์โว AC Panasonic แกน Y *2 ชุด | |
| มอเตอร์เซอร์โว AC Panasonic แกน X *1 ชุด | ||
| ความเร็วในการเคลื่อนที่สูงสุด | 12000 มม./นาที | |
| 2 | สถานีเคลื่อนที่หัวตัด |
รวม 3 สถานีเคลื่อนที่ 2 ชุด สถานีที่ 1: หัวตัดออกซิฟิวล์ สถานีที่ 2: ที่จับหัวตัดพลาสม่า |
| 3 | หัวตัดเปลวไฟ |
ความหนาในการตัด 5-120 มม. ความเร็วในการตัด: 50-800 ม./นาที |
| 4 | หมายเลขหัวตัดพลาสม่า | หัวตัดตรง |
| เซ็นเซอร์วัดความสูงหัวตัดพลาสม่า | THC | |
| 5 | ที่จับหัวตัดป้องกันการชน | TAYOR*1 ชุด |
| ความเร็วในการตัดพลาสม่า | 50-4000 มม./นาที | |
| 6 | รุ่นแหล่งกำเนิดพลาสม่า | 300/CoreTM |
| 7 | เชื่อมต่อ T | |
| 8 | ซอฟต์แวร์ Nest | FASTCAM ออสเตรเลีย (เวอร์ชันมืออาชีพ) |
| 9 | PLC | Delta* 1 ชุด ไต้หวัน |
| ส่วนประกอบไฟฟ้า | Schneider | |
| สายเคเบิล | สายเคเบิลที่ผ่านการรับรอง CE | |
| 10 | โต๊ะถังน้ำ | ผู้ใช้ทำเอง |
4 ความแม่นยำ
| ความแม่นยำในการวางตำแหน่ง | ±0.5 มม./10000 มม. |
| ความสามารถในการทำซ้ำ | ≤±0.1 มม. |
| ข้อผิดพลาดในการตั้งค่าความเร็ว | ≤±5% |
| ความแม่นยำ THC | ≤±0.5 มม. |
| ข้อผิดพลาดความยาวด้าน (มม.) | ±0.5 มม. |
| ข้อผิดพลาดการกลับจุดฐาน | ±0.4 มม. |
| ข้อผิดพลาดจุดตัด | ±0.5 มม. |
| ข้อผิดพลาดการเดินหน้า-ถอยหลังของเส้น | ±0.2 มม. |
5 สภาพการทำงาน
|
แหล่งจ่ายไฟ
อุณหภูมิ ความชื้น สภาพแวดล้อม |
เครื่องจักร: 220v±10%; 50Hz~60Hz (ปรับแต่งได้) ระบบพลาสม่า: 3×380v±10%; 50Hz~60Hz (ปรับแต่งได้) -10°C-50°C <90% /ไม่มีการควบแน่น ระบายอากาศได้ดี ไม่มีแรงสั่นสะเทือนมาก |
| ประเภท/คุณภาพก๊าซตัดออกซิฟิวล์ |
ออกซิเจน: 0.5-0.8 MPa ความบริสุทธิ์: 99.5%; อัตราการไหล: 1.0 M3/นาที ก๊าซเชื้อเพลิง: โพรเพน หรือ อะเซทิลีน แรงดัน: 0.05-0.1 MPa |
| ก๊าซกระบวนการตัดพลาสม่า |
ก๊าซพลาสม่า: อากาศ, O2, N2 ก๊าซป้องกัน: อากาศ, N2 แรงดันก๊าซจ่าย 6.2 +/- 0.7 บาร์ (90 +/- 10 psig) |
