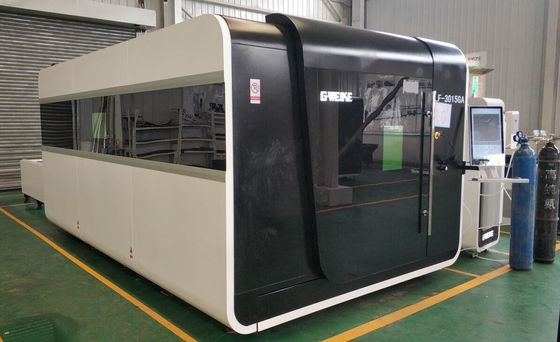

5 * 10 Feet Automatic Auto Exchanged 2Kw CNC เครื่องตัดไฟเบอร์เลเซอร์
รายละเอียดสินค้า
| ชื่อ: | เครื่องตัดไฟเบอร์เลเซอร์ Cnc | แบบ: | LF-3015GA |
|---|---|---|---|
| อำนาจ: | 2kW | ความหนาตัด: | เหล็กกล้าคาร์บอน 0.5-18 มม |
| เน้น |
GWEIKE LF-3015GA ไฟเบอร์เลเซอร์,5x10 ฟุตโต๊ะแลกเปลี่ยนอัตโนมัติ,เครื่องตัดเลเซอร์ CNC 2kW |
||
รายละเอียดสินค้า
2 กิโลวัตต์ เครื่องตัดเลเซอร์ใยแก้วนำแสง CNC พร้อมแท่นตัดสลับอัตโนมัติ ขนาด 5 x 10 ฟุต
ชื่อ: เครื่องตัดเลเซอร์ใยแก้วนำแสง CNC
รุ่น: LF-3015GA
การใช้งาน: ตัดแผ่นโลหะ
ข้อดีของเครื่องตัดเลเซอร์ใยแก้วนำแสง
ลำแสงเลเซอร์คุณภาพสูง
จุดโฟกัสเล็กกว่า คุณภาพการประมวลผลดี กระบวนการทำงานมีประสิทธิภาพ
ความเร็วในการตัดที่เร็วกว่า: เร็วกว่าเครื่องตัดเลเซอร์ CO2 กำลังเท่ากันถึงสองเท่า
ความเสถียรสูง: อายุการใช้งานชิ้นส่วนสำคัญสูงสุด 100,000 ชั่วโมง
ประหยัดพลังงานและรักษาสิ่งแวดล้อม ประสิทธิภาพการแปลงพลังงานไฟฟ้าเป็นแสงสูงถึง 30% และสูงกว่าเครื่องกำเนิดเลเซอร์ CO2 ถึง 3 เท่า
การใช้พลังงานต่ำกว่ามาก: ใช้พลังงานน้อยกว่าเลเซอร์ CO2 20-30%
ต้นทุนการบำรุงรักษาต่ำ: ไม่ต้องใช้ก๊าซทำงานของแหล่งกำเนิดเลเซอร์ ไม่ต้องใช้กระจกสะท้อน
การส่งผ่านใยแก้วนำแสงที่ใช้งานง่าย ปรับเส้นทางแสงได้ง่าย
แหล่งกำเนิดเลเซอร์ขนาดเล็ก โครงสร้างเครื่องมือเครื่องจักรที่กะทัดรัด ง่ายต่อการตัดเฉือนที่ยืดหยุ่น
คุณสมบัติเครื่องจักร
โครงสร้าง: อลูมิเนียมหล่อ
โครงสร้างที่สมบูรณ์มีคุณสมบัติความสามารถในการป้องกันการสั่นสะเทือนที่ยอดเยี่ยมและความแข็งแกร่ง ความเสถียรในการทำงานด้วยความเร็วสูงและการตัดที่มีความแม่นยำสูง
คานขวาง: โครงสร้างเชื่อม การบ่มด้วยการสั่นสะเทือน น้ำหนักเบา และความแข็งแกร่งและประสิทธิภาพแบบไดนามิกที่ยอดเยี่ยม
ระบบจ่ายอากาศ: ระบบจ่ายอากาศใช้การควบคุมแบบรวมศูนย์ ทำให้สามารถสลับประเภทก๊าซและอัตราการไหลของก๊าซได้โดยอัตโนมัติ เครื่องมือเครื่องจักรมีระบบควบคุมอากาศในตัว หากลูกค้าใช้ลมอัดเป็นก๊าซตัด จำเป็นต้องซื้อเครื่องอัดอากาศ เครื่องอบแห้ง และตัวกรอง
หัวตัด: พร้อมฟังก์ชันการติดตามอัตโนมัติ การโฟกัสด้วยตนเอง การตัดแรงดันสูง หัวฉีดระบายความร้อนขั้นที่สอง ประสิทธิภาพที่มั่นคงและเชื่อถือได้ ใช้งานง่าย สามารถตัดแรงดันสูงและแรงดันต่ำได้ ด้วยระบบติดตามความสูงอัตโนมัติแบบไม่สัมผัส
ระบบติดตามความสูงในการตัดอัตโนมัติ
เซ็นเซอร์วัดความสูงแบบไม่สัมผัสประสิทธิภาพสูง พร้อมแรงดันก๊าซ ≥ 2.5 MPa มีความแม่นยำในการติดตามและความเสถียรที่สูงขึ้นในกระบวนการตัดแผ่นสแตนเลส และสามารถตัดโดยตรงด้วยฟิล์มพลาสติกได้
เครื่องทำความเย็นน้ำ
การระบายความร้อนเพียงพอสำหรับส่วนประกอบสำคัญทั้งหมด ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยของเครื่องจักรทั้งหมด
เครื่องทำความเย็นน้ำควบคุมอัตโนมัติเต็มรูปแบบด้วยแหล่งกำเนิดเลเซอร์และทำงานโดยไม่ต้องดำเนินการเพิ่มเติม การป้องกันความปลอดภัยที่ดี ฟังก์ชันป้องกันอุณหภูมิเกิน การขาดเฟส แรงดัน และน้ำ แรงดันต่ำ ฟังก์ชันป้องกันการโอเวอร์โหลด ประสิทธิภาพที่เสถียร บำรุงรักษาง่าย เป็นไปตามข้อกำหนดของการระบายความร้อนเลเซอร์และภายนอกของเส้นทางแสง
5 ข้อมูลจำเพาะทางเทคนิค
| คำอธิบาย | ข้อมูลทางเทคนิค | หมายเหตุ |
| พื้นที่ตัด (มม.) | 1500 x 3000 | |
| แกน X (มม.) | 3000 | |
| แกน Y (มม.) | 1500 | |
| แกน Z (มม.) | 120 | |
| ความหนาในการตัด (มม.) | เหล็กอ่อน: 0.5-18 สแตนเลส: 0.5-12 โลหะผสมอลูมิเนียม: 0.5-10 | |
| ความแม่นยำในการตัดด้วยเลเซอร์ (มม.) | 0.1-0.2 | |
| ความแม่นยำในการจัดตำแหน่งเครื่องมือเครื่องจักร (มม.) | ±0.02 | |
| ความแม่นยำของเครื่องมือเครื่องจักร (มม.) | ±0.03 | |
| ความเร็วในการเคลื่อนที่สูงสุด (ม./นาที) | 80 | |
| ความเร็วในการเร่ง (G) | 0.8 | |
| กำลังเลเซอร์ (วัตต์) | 3000 วัตต์ | |
| กำลังไฟฟ้ารวม (กิโลวัตต์) | 30 | |
| ขนาดเครื่องจักร (ยาว x กว้าง x สูง) | 9245x2834x2180 | |
| น้ำหนัก (กก.) | 11000 | |

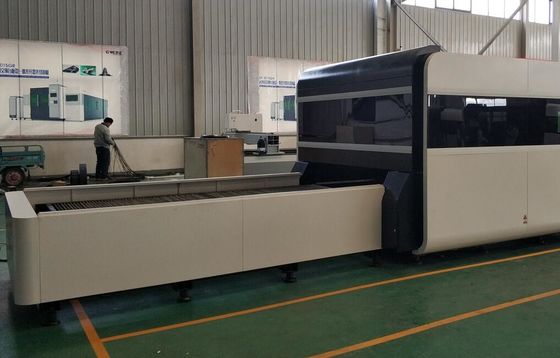

| โต๊ะตัด | โต๊ะแท่นสลับอัตโนมัติ | |
| ฝาครอบป้องกัน | ฝาครอบป้องกันเต็มรูปแบบ | |
| เวลาในการเปลี่ยนแท่น | 50 วินาที |
6 รายการชิ้นส่วนหลัก
| เลขที่ | ชื่อ | ยี่ห้อ | แหล่งกำเนิด | จำนวน (ชุด) |
| 1 | แหล่งกำเนิดเลเซอร์ใยแก้วนำแสง | IPG 3000 วัตต์ (YLS-3000) | สหรัฐอเมริกา | 1 |
| 2 | หัวตัดเลเซอร์ | RAYTOOLS | สวิตเซอร์แลนด์ | 1 |
| 3 | โครงสร้างเครื่องมือเครื่องจักร | TAYOR | จีน | 1 |
| 4 | คานขวาง | TAYOR | จีน | 1 |
| 5 | โต๊ะตัด | TAYOR | จีน | 1 |
| 6 | กระปุกเกียร์ | APEX | ไต้หวัน | 1 |
| 7 | เฟืองและเฟืองสะพานแกน X | YYC | ไต้หวัน | 1 |
| 8 | เฟืองและเฟืองสะพานแกน Y | YYC | ไต้หวัน | 1 |
| 9 | แกนสกรูแกน Z | HIWIN | ไต้หวัน | 1 |
| 9 | รางนำเชิงเส้น | HIWIN | ไต้หวัน | 1 |
| 10 | ระบบนิวแมติก | SMC | ญี่ปุ่น | 1 |
| 11 | เครื่องทำความเย็นน้ำ | TONGFEI | จีน | 1 |
| 12 | ส่วนประกอบไฟฟ้า | Schneider | เยอรมนี | 1 |
| 13 | ตัวควบคุม CNC และเซ็นเซอร์หัวตัด | Cypcut | จีน | 1 |
| 14 | มอเตอร์เซอร์โว AC และไดรเวอร์ | YASKAWA | ญี่ปุ่น | 1 |
| 15 | ซอฟต์แวร์ CAD/CAM NEST | Cypnest | จีน | 1 |
| 16 | ตู้ไฟฟ้า | TAYOR | จีน | 1 |
| 17 | พัดลมดูดควัน | TAYOR | จีน | 1 |
| 18 | ถังเก็บเศษ | TAYOR | จีน | 1 |
| 19 | ตัวปรับแรงดันไฟฟ้า 50KVA | DELIXI | จีน | 1 |
| 20 | เครื่องอัดอากาศ | ZIQI | จีน | 1 |
| 21 | เครื่องอบแห้งอากาศ | ZIQI | จีน | 1 |
7 สภาพการทำงาน
| เลขที่ | รายการ | เนื้อหา | ข้อกำหนด | หมายเหตุ |
| 1 | แหล่งจ่ายไฟ | สามเฟส | 380V±5%/50 Hz/60A | |
| 2 | แหล่งจ่ายน้ำ | น้ำหล่อเย็น | น้ำกลั่น | |
| 3 | ก๊าซ | O2(1MPa), N2(2.5MPa) | ||
| อากาศ | แรงดันใช้งาน 1.25MPa | |||
| อัตราการไหล 1.3 ลบ.ม./นาที | ||||
| 4 | สภาพการทำงาน | อุณหภูมิ | -5-45° | |
| ความชื้น | น้อยกว่า 70% | |||
| ฐานราก | พื้นราบและไม่มีการสั่นสะเทือนที่รุนแรงโดยรอบ | |||
| 5 | แผ่น | ไม่เป็นสนิม | ||
ตัวควบคุม CNC
รองรับรูปแบบข้อมูลกราฟิก AI, DXF, PLT, Gerber และอื่นๆ และยอมรับรหัส G มาตรฐานสากลที่สร้างโดย Mater Cam, Type3 และซอฟต์แวร์อื่นๆ
l ดำเนินการปรับให้เหมาะสมอัตโนมัติเมื่อเปิด / นำเข้าไฟล์ DXF และไฟล์ภายนอกอื่นๆ รวมถึง: ลบเส้นที่ซ้ำกัน รวมเส้นที่เชื่อมต่อ ลบกราฟิกขนาดเล็ก และแยกแยะแม่พิมพ์ภายในและภายนอกโดยอัตโนมัติและดำเนินการจัดเรียง กระบวนการปรับให้เหมาะสมอัตโนมัติสามารถกำหนดได้ และแต่ละฟังก์ชันข้างต้นสามารถดำเนินการด้วยตนเองได้เช่นกัน
รองรับฟังก์ชันการแก้ไขและการจัดวางทั่วไป รวมถึง: การซูมเข้าและออก การหมุน การจัดแนว การคัดลอก การรวม การทำให้เรียบและการเชื่อมต่อ และอื่นๆ
ใช้วิธีที่ง่ายที่สุดในการตั้งค่าเส้นนำ การชดเชยช่อง การเชื่อมต่อขนาดเล็ก การเชื่อมต่อสะพาน การตัดเกิน ช่องว่างซีลนำ และอื่นๆ
แยกแยะการตัดแบบโอเวอร์คัทและหยางคัท กำหนดทิศทางการชดเชยช่องตามการตัดแบบโอเวอร์คัทและหยางคัท และตรวจสอบเส้นนำ
รองรับการแยกและการเชื่อมต่อเส้นโค้ง ความเรียบของเส้นโค้ง ข้อความเป็นเส้นโค้ง การรวมส่วนประกอบและการแยกส่วน
ด้วยฟังก์ชันการจัดเรียงอัตโนมัติและการจัดเรียงด้วยตนเองที่ยืดหยุ่น รองรับฟังก์ชันในการ
แก้ไขลำดับการประมวลผลผ่านกลุ่ม
ด้วยความสามารถในการเรียกดูเฉพาะของลำดับการประมวลผล ตรวจสอบลำดับการประมวลผลใน
ลักษณะโต้ตอบมากกว่าการเลียนแบบ
รองรับการเจาะหลายครั้งและการเจาะแบบเพิ่มขึ้น การเจาะล่วงหน้า รองรับ
การตั้งค่ากำลังเลเซอร์แยก ความถี่ รูปแบบเลเซอร์ ประเภทก๊าซ แรงดันอากาศ และ
ความสูงในการติดตามสำหรับกระบวนการเจาะและกระบวนการตัด
รองรับการควบคุมความสามารถในการควบคุมความเร็วและการตั้งค่าความเร็วเส้นนำแยกต่างหาก
ด้วยฟังก์ชันคลังวัสดุที่ทรงพลัง เพื่อเก็บพารามิเตอร์การประมวลผลทั้งหมด เพื่อให้สามารถ
นำกลับมาใช้ใหม่สำหรับวัสดุเดียวกัน
ด้วยหน่วยความจำจุดตัดของการประมวลผล ติดตามจุดตัดไปข้างหน้าและข้างหลัง เพื่อ
ประมวลผลกราฟิกบางส่วน
สามารถกำหนดตำแหน่งไปยังจุดใดก็ได้ในกระบวนการหยุดหรือหยุดชั่วคราว เพื่อเริ่มการประมวลผลจากตำแหน่งใดก็ได้
ชุดซอฟต์แวร์เดียวกันรองรับการตัดท่อกลมและการตัดระนาบ และวิธีการ
การเขียนโปรแกรมเหมือนกันทุกประการ รองรับการตัดเส้นตัดขวาง
รองรับ Covercut, การค้นหาขอบอัตโนมัติ, การเริ่มต้นของเครื่องตัด และการยกเครื่องตัด1
ด้วยความสามารถในการขยายที่ทรงพลัง สูงสุด 15 PLC การแก้ไขกระบวนการ และมากกว่า 30
กระบวนการที่ตั้งโปรแกรมได้
อินพุตและเอาต์พุตที่ตั้งโปรแกรมได้ การป้อนข้อมูลเตือนที่ตั้งโปรแกรมได้2
รองรับการควบคุมระบบจากระยะไกลผ่าน teachbox ไร้สายและ Ethernet3
