รายละเอียดสินค้า:
|
| ประเภทเครื่อง: | พลาสม่าซีเอ็นซีชนิดโครงสำหรับตั้งสิ่งของและเครื่องตัดเชื้อเพลิงออกซี | แบบอย่าง: | HZSG5000 |
|---|---|---|---|
| พื้นที่ตัดที่มีประสิทธิภาพ: | 4200x12500มม | ตัวควบคุมซีเอ็นซี: | เชื่อมต่อขอบ |
| แหล่งพลังงานพลาสมา: | MAXPRO200 | ความหนาของการตัดพลาสม่า: | เหล็กเหนียวไร้ตะกรัน 20 มม. เจาะ 25 มม.; ระยะห่าง 45 มม |
| ความหนาของการตัดเชื้อเพลิงออกซิเจน: | 6-120มม | ความเร็วตัดพลาสม่า: | 50-5,000 มม./นาที |
| ความเร็วตัดเชื้อเพลิงออกซิเจน: | 0-800 มม./นาที | ความเร็วรอบเดินเบา: | 0-12000 มม./นาที |
| ความยาวรางตามยาว: | 14500 มม. | แร็คพิช: | CP6 ความแม่นยำเกรด 7 |
| โมเดลไดรฟ์: | ไดรฟ์สองด้าน | เซอร์โวมอเตอร์: | พานาโซนิค A5 AC เซอร์โว |
| กล่องเกียร์: | กล่องเกียร์ SEW ของเยอรมนี | ควบคุมความสูง: | ตัวควบคุมแรงดันไฟฟ้าอาร์ก THC + ความจุ |
| ซอฟต์แวร์ทำรัง: | FastCAM Pro | บมจ: | เดลต้า |
| ส่วนประกอบไฟฟ้า: | ชไนเดอร์ | กำลังไฟฟ้าเข้า: | แหล่งกำเนิดพลาสมา 5KW, 50KVA |
| แรงดันไฟฟ้า: | 3x380V / 220V 50Hz | ระยะการยกคบเพลิง: | 200มม |
| ความแม่นยำของความสูงของคบเพลิง: | +/-1.0มม | ความแม่นยำของตำแหน่ง: | +/-0.2มม./10ม |
| วัสดุตัด: | เหล็กเหนียว, สแตนเลส, อลูมิเนียม | ความกว้างการตัดที่มีประสิทธิภาพ: | 4200 มม. |
| ความยาวตัดที่มีประสิทธิภาพ: | 12500มม | ||
| เน้น: | โต๊ะตัดขนาดใหญ่ 4200x12500 มม.,ชุดควบคุม CNC EDGE Connect,ซอฟต์แวร์จัดวางอัตโนมัติ FastCAM Pro |
||

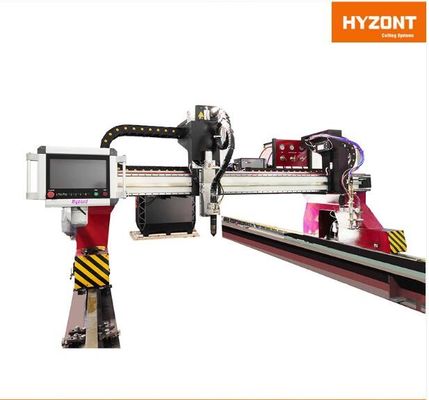

รายการHZSG5000เป็นเครื่องตัดพลาสมาและสาร oxy-fuel CNC แบบ gantry ที่ใช้งานหนัก สําหรับการผลิตโครงสร้างเหล็ก, การสร้างภาชนะความดัน และโรงงานสร้างเรือมันรวมกันกับแหล่งพลาสมา MAXPRO200, เครื่องควบคุม CNC EDGE Connect และสถานีไฟ oxy-fuel บนกานทรีแข็งเดียว, ตัดเหล็กอ่อน, เหล็กไร้ขัดและอลูมิเนียมจากแผ่นบางถึงแผ่น 120 มม.
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทเครื่อง | เครื่องตัดแบบแกนทรี CNC พลาสมาและอ๊อกซิฟิวล์ |
| เครื่องควบคุม CNC | EDGE Connect (Phoenix v10, EtherCAT, คอนโซลผู้ใช้งานอ่อน) |
| แหล่งพลังงานพลาสมา | ไฮเปอร์เทิร์ม MAXPRO200 |
| ความหนาในการตัดพลาสมา | เหล็กอ่อนไร้ฝุ่น 20 มิลลิเมตร (3/4 "); เจาะ 25 มิลลิเมตรเหล็กอ่อน / 25 มิลลิเมตรสแตนเลส; การตัด 45 มิลลิเมตรเหล็กอ่อน / 45 มิลลิเมตรสแตนเลส |
| ความเร็วในการตัดพลาสมา | 50-5000 มิลลิเมตร/นาที |
| ความหนาในการตัดของเชื้อเพลิงออกซิ | 6-120 มม. |
| ความเร็วในการตัดเชื้อเพลิงออกซิ | 0-800 มิลลิเมตร/นาที |
| ระยะในการยกเทอร์ | 200 มม. |
| ความเร็วในการทํางานเฉยๆ | ความละเอียด: |
| ความผิดพลาดในการตั้งค่าความเร็ว | ≤ ± 5% |
| ความแม่นยําของตัวควบคุมความสูงของเทอร์ | ≤±1.0 มม. |
| ความแม่นยําของเส้นยาว | ±0.2 มิลลิเมตร / 10 มิตร |
| ความแม่นยําของความยาวด้าน | ±0.5 มิลลิเมตร (1000x1000 มิลลิเมตร) |
| ความผิดพลาดทางด้านขั้ว | ±0.5 มิลลิเมตร |
| ความผิดพลาดการคืนจุดฐาน | ± 0.2 มม. |
| ความผิดพลาดจุดตัด | ±0.5 มิลลิเมตร |
| ส่วนประกอบ | รายละเอียด |
|---|---|

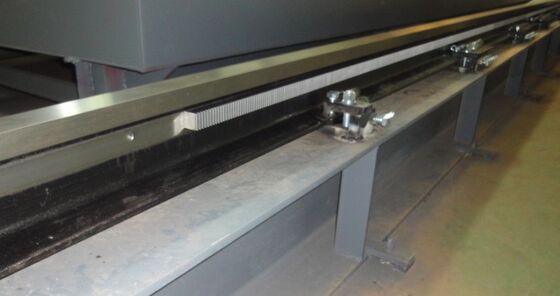

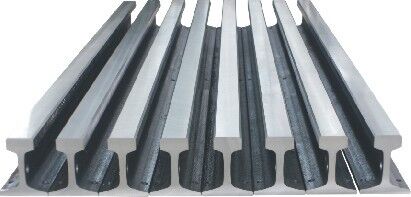

| รถรางแนวยาว | รถรางหนักที่มีรากและพีเนี่ยน วัสดุ U71Mn ความจุ ≥10T/m ความแข็งแรงในการดึง ≥883 MPa |
| รถรางแนวราบ | รถไฟสกรูลูกกลม ส่งไฟด้วยสายเหล็ก |
| ราก | ความแม่นยําระดับ 7, pitch CP6, ความแม่นยําการแปรรูป 0.02 mm |
| รูปแบบการขับเคลื่อน | การขับขี่สองด้าน |

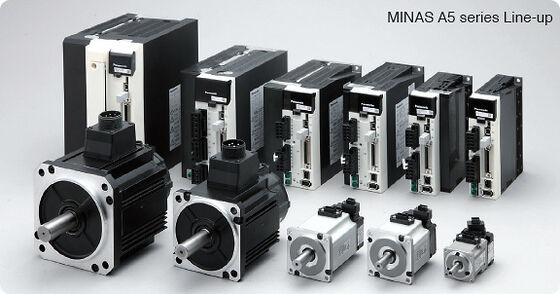

| มอเตอร์เซอร์โว | Panasonic A5 AC servo (20 bit/rev, 1.04 ล้านแรงกระแทก, การตอบสนอง 2.0 kHz, IP67, ทอมป์คเกจต่ํา) |

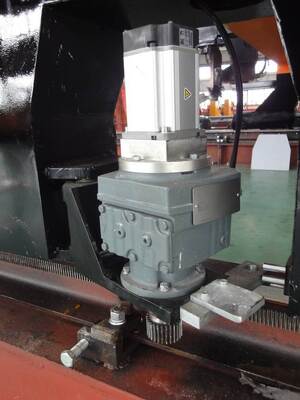

| กล่องเกียร์ | เยอรมนี SEW gearbox, torsion ผลิตสูง, เสียงเสียงต่ํา |

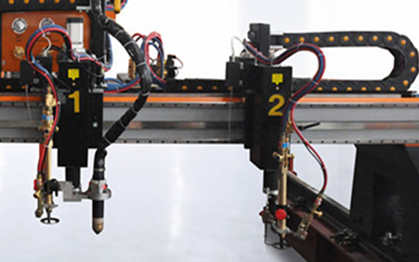

| เครื่องพกเทียนตัด | 2 ชุด |
| ไฟเทียนพลาสมา | MAXPRO200 × 1 พร้อมอุปกรณ์ป้องกันการชน |
| ไฟเทียนไฟออกซิเพลน | 2 ชุด การจุดไฟด้วยตัวเอง ×2 |
| เครื่องควบคุมความสูง | พลาสมาความดันวงโคจร THC ×1, เครื่องควบคุมความสูงของเทียนความจุ ×2 |
| ไฟฉายเครื่องหมาย | ไฟไหม้เครื่องหมายผงซีนค × 1 |
| PLC / เครื่องไฟฟ้า | Delta PLC ส่วนประกอบไฟฟ้าของชไนเดอร์ |
| โปรแกรมทํารัง | FastCAM Pro (ออสเตรเลีย) การนําเข้า DXF การตั้งรังอัตโนมัติ การออก NC |
| จําหน่ายสายไฟฟ้า/เชือก | รถขนของ |
| รายการ | มูลค่า |
|---|---|
| ความดัน / ความถี่ของไฟฟ้า | 3 × 380V ± 10% / 50Hz, 220V ± 10% / 50Hz |
| พลังการเข้า | 5 KW |
| พลังงานจากแหล่งพลาสมา | 50 KVA |
| การลดความดันออกซิเจน | 0.5-0.8 MPa |
| ความดันออกซิเจนก่อนทําความร้อน | 0.4-0.6 MPa |
| ความดันก๊าซ | 0.05-0.1 MPa |
| ประเภทแก๊ส | โพรเปาน / แอเซติเลน / LPG |
| อุณหภูมิบริเวณ | 0-50 °C |
| ความชื้นสัมพัทธ์ | < 90% ไม่มีการปนเปื้อน |
| รายการ | มูลค่า |
|---|---|
| พื้นที่ตัดที่มีผล | 4200x12500 มิลลิเมตร |
| ความกว้างการตัดจริง | 4200 มม. |
| ความยาวการตัดจริง | 12500 มม. |
| ความยาวเส้นทาง | 14500 มม. |
| ความยาวของรางแนวราบ | 5000 มม |
ร่างของเครื่องเป็นโครงสร้างแบบกล่องที่เชื่อม โดยการประมวลผลโดยเครื่อง CNC และเครื่องบด CNC, จากนั้นได้รับความเข้มแข็งและทาสีในห้องสเปรย์การขับเคลื่อนคู่ใช้โครงสร้าง symmetric สําหรับความแข็งแรงที่ดีและความเข้มแข็งการเคลื่อนไหวของเทอร์ช์แบบแนวราบถูกส่งผ่านสายใยเหล็กเพื่อการเคลื่อนไหวที่เรียบร้อยและมีเสียงเสียงต่ํา

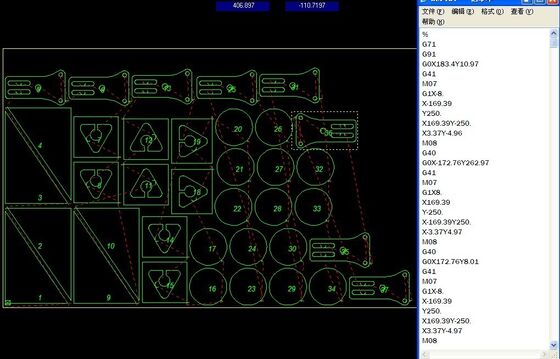

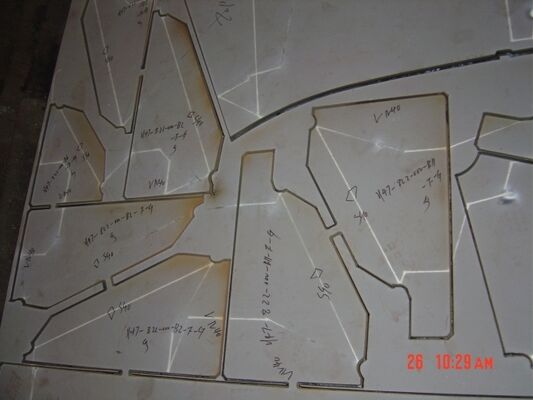

EDGE Connect กับซอฟต์แวร์ Phoenix v10 ส่งการตั้งค่า CutPro Wizard คอนโซลผู้ใช้งานซอฟต์แวร์บนจอแพเนลติดตามกระบวนการที่สามารถปรับแต่งได้ และการสื่อสารแบบบูรณาการด้วยการควบคุมความสูงของพลาสมาและเทอร์ช เพื่อคุณภาพการตัดของผู้เชี่ยวชาญ.โปรแกรม nesting FastCAM Pro นําเข้าไฟล์ DXF, ทําการทําความสะอาด CAD, การ nesting อินเทรคটিভและอัตโนมัติ, การตัดและสะพานทั่วไป, และผลิตรหัส NC สําหรับตัวควบคุมที่แตกต่างกัน
| รายการ | มูลค่า |
|---|---|
| ราคา | USD 55,800 FOB ชางไฮ้ |
| เวลาการผลิต | 50 วันหลังจากได้รับเงินเบิก |
| กติกาการชําระเงิน | 100% L/C ที่เห็น |
| แพ็คเกจ | 5300 × 2300 × 1890 มิลลิเมตร / 3650 กิโลกรัม |
| การติดตั้งและฝึกอบรม | 1 ช่างประมาณ 10 วัน USD 200/วัน |
| อัตราการใช้ | 30 วัน |

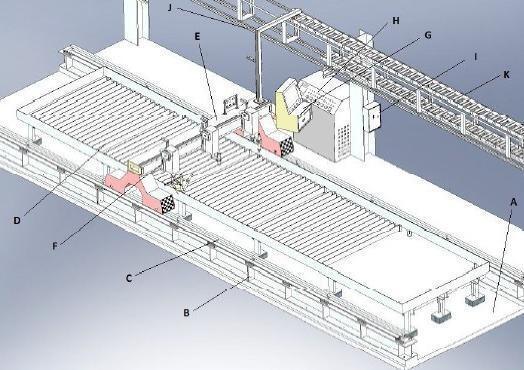

หมายเหตุ: สําหรับเครื่องตัดชนิด gantry ราคานี้ไม่รวมพื้นฐานการติดตั้งราง, โต๊ะตัดและแขวนรางชุดแผนการติดตั้งทั้งหมดจะถูกส่งให้ผู้ซื้อเมื่อได้รับเงินชําระเงิน.
