รายละเอียดสินค้า:
|
| ประเภทเครื่อง: | เครื่องตัดพลาสม่าโปรไฟล์ท่อกลม CNC 5 แกน | แบบอย่าง: | CNCXG1200-V |
|---|---|---|---|
| เส้นผ่านศูนย์กลางท่อ (OD): | 500-1,050 มม | ความยาวท่อ: | 12000มม |
| โหมดการตัด: | การตัดพลาสม่า | ความหนาของการตัดพลาสม่า: | 1-25 มม. (ตัดลบมุม 22 มม.) |
| แหล่งพลังงานพลาสมา: | แหล่งกำเนิดพลาสม่ากำลังสูง 12000W | ไฟเทียนตัดพลาสมา: | ไฟฉายตัดโปรไฟล์พลาสมา 3 มิติ |
| เซ็นเซอร์ความสูง: | เซ็นเซอร์ความสูงโฟโตอิเล็กทริค การตอบสนอง 0.1 วินาที | ระบบควบคุม: | ระบบควบคุม CNC แบบบัส (บัสฟิลด์อีเทอร์เน็ตอุตสาหกรรม) |
| ระบบปฏิบัติการ: | ระบบปฏิบัติการควบคุมอุตสาหกรรม | แสดง: | หน้าจอสัมผัสป้องกันการระเบิดขนาด 19 นิ้ว |
| ซอฟต์แวร์: | ซอฟต์แวร์ควบคุมเวอร์ชันภาษาอังกฤษ | สนามบัส: | ฟิลด์บัสอีเทอร์เน็ตอุตสาหกรรม |
| หมายเลขแกน: | มากกว่า 6 | โมดูลอินพุต/โอ: | โมดูลบัส I/O |
| อุปกรณ์ต่อพ่วง: | ยูเอสบี x4, RS232/485, อีเธอร์เน็ต | ท่อเชย: | หัวจับศูนย์กลางแบบแมนนวล 3 ปากพร้อมระบบขึ้น/ลงอัตโนมัติ |
| กำลังโหลดสูงสุด: | 6,000 กิโลกรัม | ความเร็วในการหมุนท่อ: | 0-10000มม./นาที |
| ข้อผิดพลาดในการย้าย: | 0.2 มม./1000 มม | น้ำหนักสุทธิ: | 5,000กก |
| เซอร์โวมอเตอร์: | เซอร์โว AC ที่มีความแม่นยำสูง | กล่องเกียร์: | กล่องเกียร์ความแม่นยำนำเข้า |
| เครื่องทำน้ำเย็น: | เครื่องเย็นน้ําอุตสาหกรรม | ||
| เน้น: | ไฟฉายตัดโปรไฟล์พลาสมา 3 มิติ,3 ช่องคาน จุลท่อเช็ค,ความจุของท่อ 6000Kg |
||

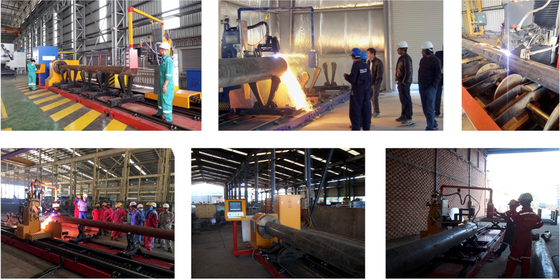

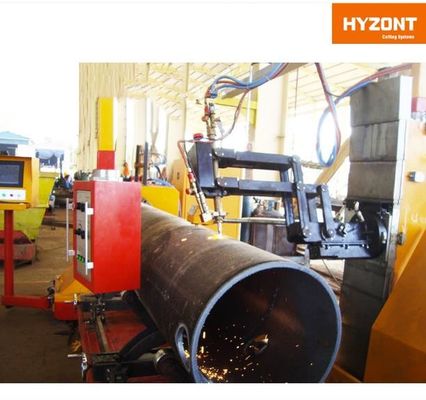

เครื่องตัดปลาสมาแบบรูปร่างท่อกลมนี้เป็นระบบ CNC 5 แกนที่ออกแบบมาเพื่อตัดท่อกลมในกว้าง 500 mm ถึง 1050 mm และความยาวถึง 12000 mmมีแหล่งพลาสมาประสิทธิภาพสูง 12000W, ไฟเทียนตัดโปรไฟล์พลาสมา 3 มิติและเซ็นเซอร์ความสูงไฟฟ้า, มันทําการตัดตรงและคอนเวล, การตัดรู, T-joint, หลายสาขาและโคลน (สอดกุ้ง) โปรไฟล์บนเหล็กคาร์บอนหลอดเหล็กดัดและหลอดโลหะอื่น ๆ, ตัดหนาผนัง 1-25 มม.
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทเครื่อง | เครื่องตัดพลาสมา 5 แกน CNC หลอดกลม |
| กว้างของท่อ (OD) | 500-1050 มม. |
| ความยาวของท่อ (ความยาวของสายไฟ) | 12000 มม |
| โหมดการตัด | การตัดพลาสมา |
| ความหนาในการตัดพลาสมา | 1-25 มิลลิเมตร (ตัดแคมเฟอร์ 22 มิลลิเมตร) |
| แหล่งพลังงานพลาสมา | แหล่งพลาสมาพลังงานสูง 12000W |
| ไฟเทียนตัดพลาสมา | เทียนตัดโปรไฟล์พลาสมา 3 มิติ |
| เซ็นเซอร์ความสูง | เซ็นเซอร์ความสูงไฟฟ้าแสง ความเร็วการตอบสนอง 0.1 วินาที |
| ระบบควบคุม | ระบบควบคุม CNC แบบบัส (บัสสนาม Ethernet อุตสาหกรรม) |
| ระบบปฏิบัติการ | ระบบปฏิบัติการควบคุมอุตสาหกรรม |
| การแสดง | หน้าจอกว้าง 19 นิ้ว พร้อมจอสัมผัสกันระเบิด |
| โปรแกรม | โปรแกรมควบคุมเวอร์ชั่นภาษาอังกฤษ |
| รูปแบบรถเมล์สนาม | รถเมล์สนามอุตสาหกรรม Ethernet |
| เลขแกน | กว่า 6 |
| I/O | โมดูล I/O บัส |
| อุปกรณ์ด้านนอก | USB x4 (USB3.0 x1) สายพานลําดับ RS232/485 Ethernet |
| เครื่องชักท่อ | มือ 3 ช่องคาน ชั๊กบริเวณเดียวกันกับการทํางานอัตโนมัติขึ้นและลง |
| ความจุสูงสุด | 6000Kg |
| ความเร็วในการหมุนของท่อ | 0-10000 มม/นาที |
| ความผิดพลาดในการเคลื่อนย้าย | 0.2 มิลลิเมตร / 1000 มิลลิเมตร |
| น้ําหนักสะสม | 5000 กิโลกรัม |
| ส่วน | รายละเอียด |
|---|---|
| ชัค | 3 ช่องคาน ชัค 1 ชุด |
| หน่วยรองท่อ | หน่วยสนับสนุน |
| มอเตอร์ขับเคลื่อน | มอเตอร์เซอร์โว AC ความแม่นยําสูง |
| ระบบควบคุมการขับรถ | ไดรเวอร์อัตราแลกเปลี่ยนความละเอียดสูง |
| ลดกล่องเกียร์ | กล่องเกียร์ความแม่นยําที่นําเข้า |
| เซ็นเซอร์ความสูงของเทอร์ | เครื่องตรวจจับความสูงของไฟพลาสมา 1 ชุด |
| แหล่งพลังงานพลาสมา | 12000W 1 ชุด |
| ไฟเทียนตัดพลาสมา | เครื่องตัดโปรไฟล์พลาสมา 3 มิติ 1 ชุด |
| เครื่องเย็นน้ํา | เครื่องเย็นน้ําอุตสาหกรรม 1 ชุด |

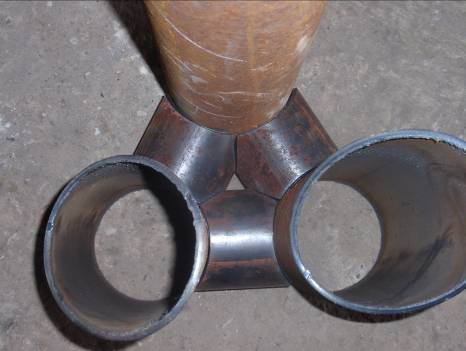

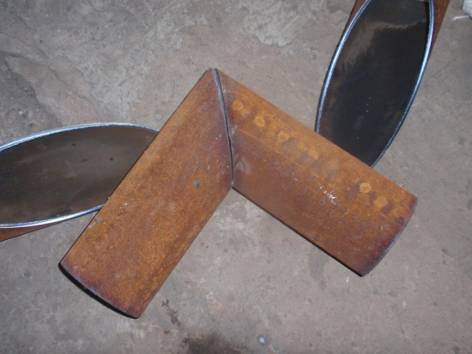

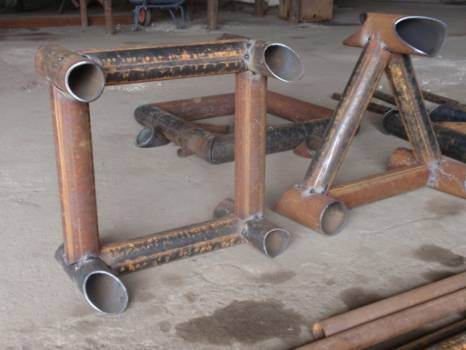

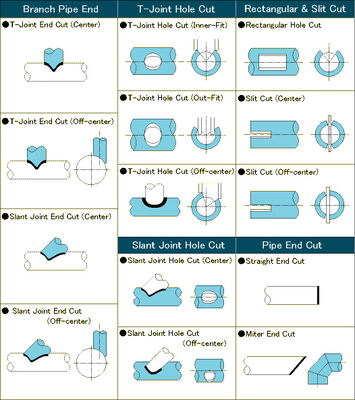

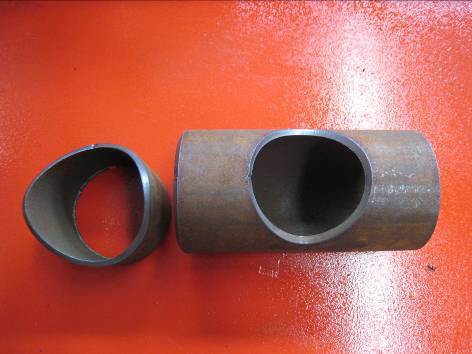

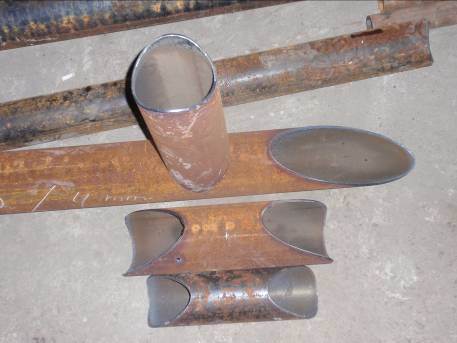

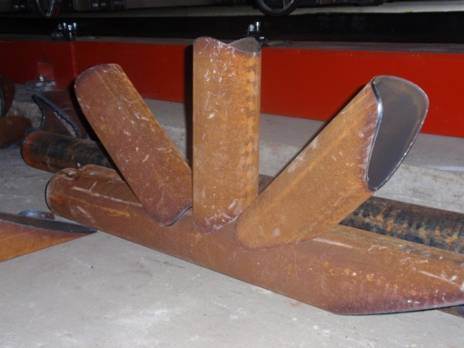

การตัดปลายท่อ (การตัดปลายตรง, การตัดปลายไมเตอร์), การตัดสามสาขา, การตัดหลุม, การตัดต่อ T (เข้ากลาง, ออกกลาง, ออกกลาง), การตัดท่อสาขา, การตัดปลายต่อ T (กลาง / ออกกลาง)การตัดปลายสานสับ (กลาง / นอกกลาง), การตัดรูสี่เหลี่ยม, การตัดช่อง (กลาง / นอกกลาง), การตัดตัดสลับ, การตัดรูสับสาน (กลาง / นอกกลาง), การตัดหลายสาขา, การตัดโปรไฟล์หลายสาขาการตัดหลายสาขาและปลายสาขาการตัดท่อแบบวงกลมตัดตัดเอลโค (สับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับ
| รายการ | มูลค่า |
|---|---|
| ราคาต่อหน่วย | CNY 835,000 FOB ชานไฮ้ |
| อัตราการใช้ | 45 วัน |
| เวลาการผลิต | ภายใน 60 วัน ต่อการชําระเงินล่วงหน้า |
| ระยะเวลาการจ่ายเงิน | 30% ต่อ PI เงินเหลือ 70% ก่อนส่งเครื่อง |
| การบรรจุ | กล่องไม้ ขนส่งด้วยถัง 20GP เต็ม |
