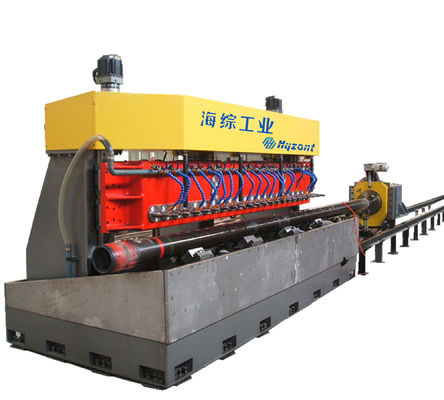

เครื่อง CNC ควบคุมช่องอัตโนมัติสำหรับ Slotted สมุทรตัดแกนหมุนหลายอัน
รายละเอียดสินค้า
| ชื่อ: | เครื่องตัดซีเอ็นซี Slotted Liner | แบบ: | PSM-220 |
|---|---|---|---|
| ใบสมัคร: | ผลิตซับบ่อน้ำบาดาลหรือน้ำบาดาล | หลอด OD: | Φ60-Φ177.8mm |
| ความหนาของผนัง: | 1-12mm | แกนหมุน: | 22 |
| ความกว้างของช่อง: | 0.3-3mm | เส้นผ่าศูนย์กลางใบเลื่อยสูงสุด: | 76 มม |
| น้ำหนักรวม: | ประมาณ 14 ตัน | สถานที่กำเนิด: | ประเทศจีน |
| เน้น |
CNC Multi Spindle Slotting,PSM-220 สล็อตไลน์,อัตโนมัติ CNC Slotting |
||
รายละเอียดสินค้า
เครื่องสล็อตท่อแบบหลายแกนควบคุมด้วย CNC สำหรับการตัดท่อแบบมีร่อง
รุ่น: PSM-220
การใช้งาน
นี่คือเครื่องที่ออกแบบมาเป็นพิเศษซึ่งมีแกนหมุน 16 หรือ 22 แกนเพื่อติดตั้งใบเลื่อยสูงสุด 4 ใบต่อแกนหมุนแต่ละอันเพื่อแปรรูปท่อบ่อน้ำมันแบบมีร่อง เครื่องกัดนี้ผลิตท่อแบบมีร่องที่มีร่องตรงบนปลอกหรือท่อที่มีเส้นผ่านศูนย์กลางสูงสุด 7 นิ้ว และยาวสูงสุด 46 ฟุต
คุณสมบัติ
ข้อมูลจำเพาะ
| กล่องแกนหมุน | เส้นผ่านศูนย์กลางภายนอกท่อ | 60-177.8 มม. |
| จำนวนแกนหมุน | 22 | |
| ระยะห่างศูนย์กลางแกนหมุน | 152.4 มม. | |
| เส้นผ่านศูนย์กลางใบเลื่อยกัดสูงสุด | 75 มม. | |
| จำนวนใบเลื่อยต่อแกนหมุนหนึ่งอัน | 1-4 | |
| ความกว้างร่องตรง | 0.3-3 มม. | |
| ความเร็วรอบแกนหมุน | 100-800 รอบ/นาที | |
| กำลังมอเตอร์หลัก | 2 x 11 กิโลวัตต์ | |
| ระยะชักขึ้นลงของแกนหมุน | 200 มม. | |
| กำลัง/แรงบิดมอเตอร์เซอร์โวแกน Z | 2 x 1.5 กิโลวัตต์/4.77 นิวตันเมตร | |
| ความเร็วเคลื่อนที่สูงสุดแกน Z | 2000 มม./นาที | |
| ความแม่นยำแกน Z | 0.5 มม./รอบ | |
| ระบบดัชนีการวางตำแหน่งการหมุนท่อ | กำลัง/แรงบิดมอเตอร์เซอร์โวแกน A | 1 กิโลวัตต์/4.77 นิวตันเมตร |
| ความเร็วรอบสูงสุดแกน A | 20 รอบ/นาที | |
| ความแม่นยำการหมุนแกน A | 6.279 องศา/รอบ | |
| กำลังมอเตอร์เซอร์โวแกน X | 1 กิโลวัตต์/4.77 นิวตันเมตร | |
| ความเร็วรอบสูงสุดแกน X | 8000 มม./นาที | |
| ความแม่นยำการหมุนสูงสุดแกน X | 11.3 มม./รอบ | |
| ความยาวราง | 14000 มม. | |
| ระยะเคลื่อนที่ของท่อ | 12000 มม. | |
| ระบบนิวแมติก | แรงดันลมอัด | >0.5 MPa |
| ระบบหล่อเย็น | การหล่อเย็น | น้ำยาหล่อเย็น |
| อัตราการไหลของปั๊มสารหล่อเย็นตัด | 200 ลิตร/นาที | |
| กำลังปั๊มสารหล่อเย็นตัด | 2 x 0.45 กิโลวัตต์ | |
| ระบบไฟฟ้า | ตัวควบคุม | PLC |
| จำนวนแกน CNC | 4 | |
| กำลังไฟฟ้ารวม | 32 กิโลวัตต์ | |
| ขนาดตัวเครื่องจักร | ยาว x กว้าง x สูง (มม.) | 4300x1800x2550 |
| ความยาวรางระบบป้อนท่อ | 12000 มม. | |
| น้ำหนักรวม | ประมาณ 14 ตัน | |
รูปภาพรายละเอียด
เครื่องสล็อตท่อ CNC พร้อมใบเลื่อย 4 ใบต่อแกนหมุน
การแปรรูปท่อแบบมีร่องด้วยเครื่องสล็อตท่อ CNC
ข้อมูลการสั่งซื้อ
| รหัสสั่งซื้อ | PSM-220 |
| การบรรจุ | ไม่ระบุ |
| ขนาดบรรจุภัณฑ์ | ไม่ระบุ |
| น้ำหนักบรรจุภัณฑ์ | 14000 กก. |
| ระยะเวลาจัดส่ง | 70 วันหลังการชำระเงิน |
ลิงก์วิดีโอ YouTube เครื่องสล็อตท่อ CNC PSM-220:
https://www.youtube.com/watch?v=sm_vTdOgPBU
