รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องเลื่อยตัดเหล็กฉากเจาะรู CNC | แบบ: | PSM-160 |
|---|---|---|---|
| ใบสมัคร: | ผลิตซับบ่อน้ำบาดาลหรือน้ำบาดาล | หลอด OD: | Φ60-Φ177.8mm |
| ความหนาของผนัง: | 1-12mm | แกนหมุน: | 16 |
| ความกว้างของช่อง: | 0.3-3mm | เส้นผ่าศูนย์กลางใบเลื่อยสูงสุด: | 76 มม |
| เน้น: | การเซาะท่อ 22 แกน,OCTG CNC Perforating,PSM-160 Multi Spindle Unit |
||

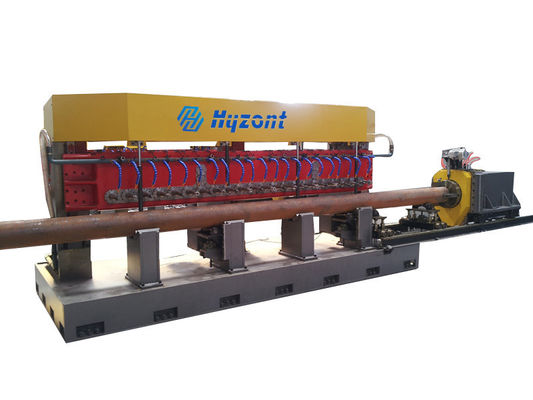

OCTG CNC ท่อ perforator อัตโนมัติ สล็อตเครื่องตัด
เครื่องเจาะท่อนี้ประกอบด้วย 16 หรือ 22 Spindles และกล่องเกียร์เหล็กที่ปรับสติหลังจากการผลิต แต่ก่อนการแปรรูปมันได้รับการสนับสนุนจากโครงสร้างเหล็กบนหัวและนําทางบนระบบรางโปรไฟล์ความแม่นยํา.กล่องอากาศสองกล่องปรับความดัน ปรับน้ําหนักของกล่องเกียร์ซึ่งกําจัดการตอบโต้และลดการสวมใส่ของสกรูนําชนิดลูกบอลให้น้อยที่สุดกล่องเกียร์มีสปินด์ลล์ที่เครื่องตัดติดตั้งอยู่ ระบบ clamping ไฮดรอลิกที่โดดเด่นรักษาและขัดกระดาษโดยไม่ทําลายท่อหรือช่องเครื่องเลื่อยวงกลมเหล็กความเร็วสูงพิเศษตัดช่อง. การนําเหลวเย็นมาใช้อย่างต่อเนื่องจะรักษาความสมบูรณ์แบบทางโลหะของท่อ ไม่มีโลหะส่วนเกินถูกกําจัดและความแข็งแรงท่อสูงสุดถูกประกันขณะที่อยู่ภายในพื้นที่เปิดที่กําหนด
| กล่องสปินด์ | ผ่าตัดท่อ | 60-177.8 มิลลิเมตร/7" |
| จํานวนสปินด์ | 22 | |
| ระยะห่างศูนย์กลางของสปินด์ | 152.4 มิลลิเมตร/6" | |
| กว้างสุดของเครื่องตัดบด | 75 มม. | |
| จํานวนของเครื่องตัดเลื่อยบนหนึ่งสปินด์ | 1-4 | |
| ความกว้างสล็อตตรง | 0.3-3 มิลลิเมตร | |
| สปินด์ ความเร็วหมุน | 100-800 รอบ/นาที | |
| พลังงานเครื่องยนต์หลัก | 2 × 11 กิโลกรัม | |
| กระบวนการกระบวนการขึ้นและลง | 200 มม. | |
| ความแรงของเครื่องยนต์เซอร์โวเวอร์แกน Z / ทอร์ค | 2 x 1.5 kW/4.77 Nm | |
| ความเร็วในการเคลื่อนที่สูงสุดของแกน Z | ขนาดความหนา | |
| ความแม่นยําของแกน Z | 0.5 มิลลิเมตร/ร | |
| ระบบตั้งตําแหน่งอัตราการหมุนของท่อ | พลังงานของมอเตอร์เซอร์โวโซมุมหนึ่ง / ทอร์ค | 1 kW/4.77 Nm |
| ความเร็วหมุนสูงสุดของแกน | 20R/นาที | |
| ความแม่นยําของการหมุนแกน | 6.279 องศา / r | |
| พลังงานของมอเตอร์เซอร์โวโซเอ็กซ์ | 1 kW/4.77 Nm | |
| แกน X ความเร็วหมุนสูงสุด | 8000 มิลลิเมตร/นาที | |
| ความแม่นยําในการหมุนแกน X | 11.3 มิลลิเมตร/ร | |
| ความยาวของรถไฟ | 14000 มม. | |
| การเคลื่อนไหวของท่อ | 12000 มม | |
| ระบบปนูเมติก | ความดันของอากาศกด | >0.5 MPa |
| ระบบเย็น | การเย็น | น้ําเย็นเหลว |
| การตัด การไหลของปั๊มผสม | 200 ลิตร/นาที | |
| การตัด พลังงานปั๊มผสม | 2 x 0.45 กิโลกรัม | |
| ระบบไฟฟ้า | เครื่องควบคุม | PLC |
| เลขแกน CNC | 4 | |
| พลังงานทั้งหมด | 32 กิโลกรัม | |
| ขนาดตัวเครื่อง | L x W x H ((mm) | 4300x1800x2550 |
| ระบบอาหารท่อ ความยาวรถไฟ | 12000 มม | |
| น้ําหนักรวม | ประมาณ 14 ตัน | |
PSM-22 สล็อตแมชชีนเจาะใบมีด ท่อน้ํามันสล็อตตัดสูงถึง 76.4 ความยาวและความกว้าง 3 มม
| รหัสการสั่งซื้อ | PSM-220 |
| การบรรจุ | ไม่มี |
| ขนาดบรรจุ | ไม่มี |
| น้ําหนักบรรจุ | 14000Kg |
| ระยะเวลาการจัดส่ง | 70 วันหลังจากการชําระเงิน |
เครื่องตัดท่อ CNC PSM-220 Youtube Video Link: https://www.youtube.com/watch?v=sm_vTdOgPBU
