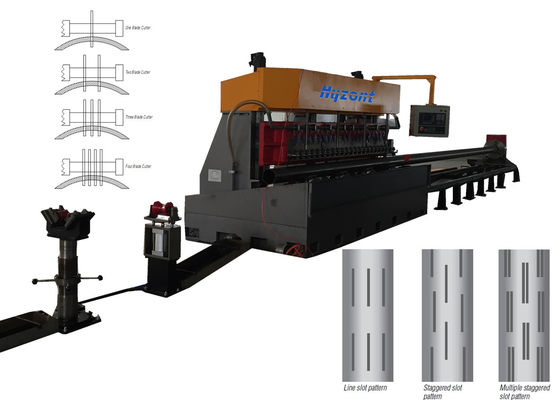

เครื่อง Perforating ท่ออัตราการผลิตสูงด้วยระบบดัชนี CNC
รายละเอียดสินค้า
| ชื่อ: | เครื่องตัดซีเอ็นซี Slotted Liner (เครื่องซีเอ็นซีร่องท่อ) | แบบ: | PSM-220 |
|---|---|---|---|
| ใบสมัคร: | ผลิตซับบ่อน้ำบาดาลหรือน้ำบาดาล | หลอด OD: | Φ60-Φ177.8mm |
| ความหนาของผนัง: | 1-12mm | แกนหมุน: | 22 หรือ 16 |
| ความกว้างของช่อง: | 0.3-3mm | เส้นผ่าศูนย์กลางใบเลื่อยสูงสุด: | 76 มม |
| เน้น |
CNC Indexing การเจาะ,สล็อตสล็อตที่มีผลิตสูง,เครื่องเจาะท่อ |
||
รายละเอียดสินค้า
เครื่องตัดร่องท่อ เครื่องจักรแปรรูปปลอกร่องควบคุมด้วยระบบ CNC รุ่น: PSM-220
การใช้งาน
ความยาวร่อง - ถูกตัดด้วยความแม่นยำในอัตราการผลิตสูง และสามารถปรับให้ตรงตามข้อกำหนด ID และ OD ที่แม่นยำของคุณได้ โดยมีความยาวตั้งแต่ 1 นิ้ว ถึง 3 นิ้ว ขึ้นอยู่กับความกว้างของร่อง
ความยาวร่องที่พบบ่อยที่สุดประกอบด้วย:
เว้นแต่จะระบุไว้เป็นอย่างอื่น ปลอกร่องจะถูกตัดด้วยสี่แถวต่อฟุตของร่อง โดยแถวจะสลับกัน โดยมีระยะห่าง 50% ของกันและกัน แถวจะสลับกันเพื่อรักษาความแข็งแรงและโครงสร้างเดิมของท่อไว้ให้มากที่สุด นอกจากนี้ เมื่อร่องกระจายตัวอย่างสม่ำเสมอบนพื้นผิวท่อ การระบายน้ำจะมีประสิทธิภาพมากขึ้น
เครื่องตัดร่องทั้งหมดติดตั้งระบบ CNC indexing ซึ่งช่วยให้มั่นใจได้ว่าร่องจะถูกวางอย่างแม่นยำบนท่อทั้งในแนวรัศมีและแนวแกน สิ่งนี้ทำให้มั่นใจได้ว่าข้อกำหนดทั้งหมดจะสำเร็จและรักษาความแข็งแรงสูงสุดไว้สำหรับการติดตั้ง
เครื่องตัดร่องของเราได้รับการออกแบบมาเพื่อรองรับท่อขนาดเส้นผ่านศูนย์กลางสูงสุด 7-12 นิ้ว และสามารถผลิตความยาวได้สูงสุด 46 ฟุตต่อครั้ง อุปกรณ์ที่แข็งแรงและมั่นคงเป็นพิเศษนี้ช่วยให้ท่อถูกกัดด้วยความคลาดเคลื่อนที่แม่นยำ สร้างช่องเปิดที่สะอาด และความกว้างและความยาวของร่องที่สม่ำเสมอ ระบบจับยึดไฮดรอลิกที่เป็นเอกลักษณ์จะยึดและยืดปลอกให้ตรงโดยไม่ทำให้ท่อหรือร่องเสียหาย ใบเลื่อยวงกลมเหล็กความเร็วสูงพิเศษจะตัดร่อง การใช้สารหล่อเย็นอย่างต่อเนื่องจะรักษาความสมบูรณ์ทางโลหะวิทยาของท่อ ไม่มีการนำโลหะส่วนเกินออก และรับประกันความแข็งแรงของท่อสูงสุด ในขณะที่ยังคงอยู่ในพื้นที่เปิดที่กำหนด
คุณสมบัติ
ข้อมูลจำเพาะ
| กล่องแกนหมุน | เส้นผ่านศูนย์กลางภายนอกท่อ | 60-177.8 มม. |
| จำนวนแกนหมุน | 22 | |
| ระยะห่างศูนย์กลางแกนหมุน | 152.4 มม. | |
| เส้นผ่านศูนย์กลางใบมีดกัดสูงสุด | 75 มม. | |
| จำนวนใบเลื่อยบนแกนหมุนหนึ่งอัน | 1-4 | |
| ความกว้างร่องตรง | 0.3-3 มม. | |
| ความเร็วรอบแกนหมุน | 100-800 รอบ/นาที | |
| กำลังมอเตอร์หลัก | 2x11 กิโลวัตต์ | |
| ระยะชักขึ้นลงของแกนหมุน | 200 มม. | |
| กำลัง/แรงบิดมอเตอร์เซอร์โวแกน Z | 2 x 1.5 กิโลวัตต์/4.77 นิวตันเมตร | |
| ความเร็วเคลื่อนที่สูงสุดแกน Z | 2000 มม./นาที | |
| ความแม่นยำแกน Z | 0.5 มม./รอบ | |
| ระบบตำแหน่งดัชนีการหมุนท่อ | กำลัง/แรงบิดมอเตอร์เซอร์โวแกน A | 1 กิโลวัตต์/4.77 นิวตันเมตร |
| ความเร็วรอบสูงสุดแกน A | 20 รอบ/นาที | |
| ความแม่นยำการหมุนแกน A | 6.279 องศา/รอบ | |
| กำลังมอเตอร์เซอร์โวแกน X | 1 กิโลวัตต์/4.77 นิวตันเมตร | |
| ความเร็วรอบสูงสุดแกน X | 8000 มม./นาที | |
| ความแม่นยำการหมุนสูงสุดแกน X | 11.3 มม./รอบ | |
| ความยาวราง | 14000 มม. | |
| ระยะเคลื่อนที่ท่อ | 12000 มม. | |
| ระบบนิวแมติก | แรงดันลมอัด | >0.5 MPa |
| ระบบหล่อเย็น | การหล่อเย็น | น้ำยาหล่อเย็นเหลว |
| อัตราการไหลของปั๊มท่อน้ำมันร่องตัด | 200 ลิตร/นาที | |
| กำลังปั๊มน้ำยาหล่อเย็นตัด | 2 x 0.45 กิโลวัตต์ | |
| ระบบไฟฟ้า | ตัวควบคุม | PLC |
| จำนวนแกน CNC | 4 | |
| กำลังไฟฟ้ารวม | 32 กิโลวัตต์ | |
| ขนาดตัวเครื่องจักร | ยาว x กว้าง x สูง (มม.) | 4300x1800x2550 |
| ความยาวรางระบบป้อนท่อ | 12000 มม. | |
| น้ำหนักรวม | ประมาณ 14 ตัน | |
รูปภาพรายละเอียด
เครื่องตัดร่อง PSM-22
ใบเลื่อยตัดร่องท่อน้ำมัน ตัดได้ยาวสูงสุด 76.4 มม. และกว้าง 3 มม.
ข้อมูลการสั่งซื้อ
| รหัสสั่งซื้อ | PSM-220 |
| การบรรจุ | ไม่ระบุ |
| ขนาดบรรจุภัณฑ์ | ไม่ระบุ |
| น้ำหนักบรรจุภัณฑ์ | 14000 กก. |
| ระยะเวลาจัดส่ง | 70 วันหลังการชำระเงิน |
วิดีโอ YouTube เครื่องตัดร่องท่อ CNC PSM-220: https://www.youtube.com/watch?v=sm_vTdOgPBU
