| สถานที่กำเนิด | ประเทศจีน |
| ชื่อแบรนด์ | Hyzont / SUNWAY |
| ได้รับการรับรอง | N/A |
| หมายเลขรุ่น | PSM-160 |

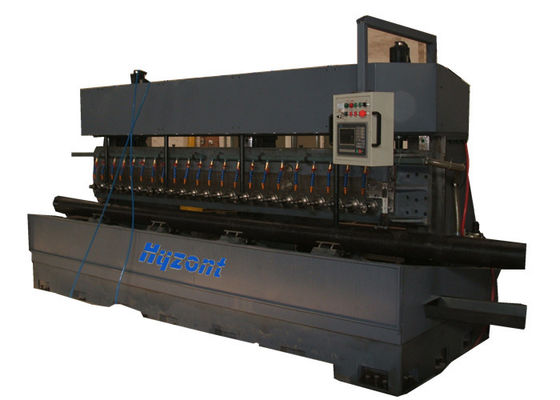

This pipe perforator consists of 16 or 22 Spindles and a steel gear box normalized after fabrication but before machining. กรุท่อนี้ประกอบด้วย 16 หรือ 22 แกนและกล่องเกียร์เหล็กปกติหลังจากการประดิษฐ์ แต่ก่อนที่จะตัดเฉือน It is supported from an overhead steel structure and guided on precision profile rail systems. มันได้รับการสนับสนุนจากโครงสร้างเหล็กเหนือศีรษะและให้คำแนะนำเกี่ยวกับระบบรางโปรไฟล์ที่มีความแม่นยำ Two adjustable-pressure air cylinders counterbalance the weight of the gearbox. ถังอากาศแรงดันปรับได้สองแบบถ่วงน้ำหนักของกระปุกเกียร์ This feature makes it possible for the lead screws to always be in compression, which eliminates backlash and minimizes wear on the ball-type lead screws. คุณลักษณะนี้ทำให้สกรูนำมักจะถูกบีบอัดอยู่เสมอซึ่งจะช่วยลดการแบ็คแลชและลดการสึกหรอของสกรูนำประเภทบอล The gearbox houses the spindles, upon which the cutters are mounted. กระปุกเกียร์เป็นแกนหมุนซึ่งติดตั้งใบมีด
A unique hydraulic clamping system secures and straightens the casing without damaging the pipe or slots. ระบบจับยึดไฮดรอลิกที่เป็นเอกลักษณ์ช่วยรักษาและยืดปลอกให้ตรงโดยไม่ทำให้ท่อหรือช่องเสียหาย Special high speed steel circular saws cut the slots. เลื่อยวงเดือนเหล็กความเร็วสูงพิเศษตัดช่อง Continuous application of coolant maintains the pipe's metallurgical integrity. การประยุกต์ใช้สารหล่อเย็นอย่างต่อเนื่องจะช่วยรักษาความสมบูรณ์ของโลหะ No excess metal is removed and maximum pipe strength is assured while staying within a specified open area. ไม่มีโลหะส่วนเกินถูกลบออกและมั่นใจได้ถึงความแข็งแรงของท่อสูงสุดในขณะที่อยู่ในพื้นที่เปิดที่ระบุ
| กล่องแกนหมุน | ท่อ OD | Φ60-φ177.8mm / 7" |
| หมายเลขแกนหมุน | 22 | |
| ระยะทางแกนกลาง | 152.4mm / 6" | |
| เส้นผ่าศูนย์กลางคัตเตอร์กัดสูงสุด | φ75mm | |
| เห็นจำนวนเครื่องตัดในหนึ่งแกน | 1-4 | |
| ความกว้างร่องตรง | 0.3-3mm | |
| ความเร็วการหมุนแกนหมุน | 100-800r / นาที | |
| มอเตอร์ไฟฟ้าหลัก | 2 × 11Kw | |
| แกนขึ้นและลงจังหวะ | 200mm | |
| กำลังแกนเซอร์โวมอเตอร์ Z / แรงบิด | 2X1.5Kw / 4.77Nm | |
| ความเร็วแกนสูงสุด Z แกน | 2000mm / นาที | |
| ความแม่นยำของแกน Z | 0.5mm / R | |
| ระบบกำหนดตำแหน่งดัชนีการหมุนท่อ | กำลังเซอร์โวมอเตอร์แกน / แรงบิด | 1KW / 4.77Nm |
| ความเร็วการหมุนแกนสูงสุด | 20R / นาที | |
| ความแม่นยำในการหมุนของแกน | 6.279degree / R | |
| กำลังเซอร์โวมอเตอร์แกน X | 1KW / 4.77Nm | |
| แกน X ความเร็วการหมุนสูงสุด | 8000mm / นาที | |
| ความแม่นยำในการหมุนสูงสุดแกน X | 11.3mm / R | |
| ความยาวราง | 14000mm | |
| ท่อเคลื่อนที่จังหวะ | 12000mm | |
| ระบบนิวเมติก | แรงดันอากาศอัด | > 0.5MPa |
| ระบบระบายความร้อน | คูลลิ่ง | น้ำยาหล่อเย็นเหลว |
| การตัดการไหลของปั๊มผสม | 200L / นาที | |
| กำลังตัดของปั๊มผสม | 2 × 0.45kW | |
| ระบบไฟฟ้า | ตัวควบคุม | PLC |
| หมายเลขแกน CNC | 4 | |
| พลังงานทั้งหมด | 32kW | |
| ขนาดตัวเครื่อง | ยาว x กว้าง x สูง (มม.) | 4300x1800x2550 |
| ระบบท่อป้อนความยาวราง | 12000mm | |
| น้ำหนักรวม | ประมาณ 14 ตัน | |
สล็อตแมชชีน PSM-22
ช่องเลื่อยใบเลื่อยท่อน้ำมัน Oile ตัดได้สูงสุด 76.4 ความยาวและความกว้าง 3 มม
| Oรหัส rder | PSM-220 |
| การบรรจุ | N / A |
| ขนาดบรรจุ | N / A |
| น้ำหนักบรรจุ | 14000Kg |
| เวลาจัดส่ง | 70 วันหลังจากการชำระเงิน |
เครื่องเจาะท่อซีเอ็นซี PSM-220 ลิงค์วิดีโอ Youtube:
